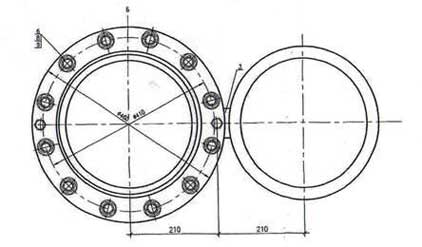

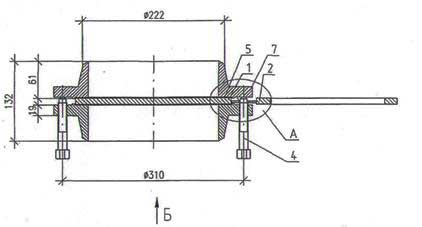

Заглушка поворотная (обтюратор)
с фланцевым соединением и отжимными болтами

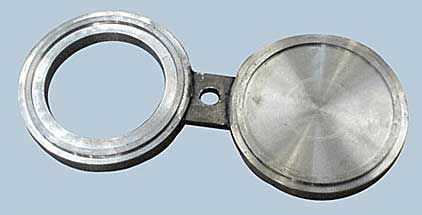

Заглушки поворотные (обтюраторы)

Заглушки поворотные (обтюраторы)

ООО "Сигнал" поставляет заглушки поворотные по Т-ММ-25-01-06 и АТК 26-16-5-93, ASME B16.48.

Заглушка поворотная – это деталь трубопровода, предназначенная для периодического перекрывания потока транспортируемой среды. В обиходе поворотные заглушки получили такие названия, как: обтюратор, реверсивная заглушка, очковая заглушка, очки Шмидта.

ПРИМЕНЕНИЕ ЗАГЛУШЕК ПОВОРОТНЫХ

1. Заглушки устанавливаются между фланцами. Герметичность соединения обеспечивается за счет соответствия исполнений уплотнительных поверхностей фланцев и заглушки (шип-паз, выступ-впадина и др.).

2. Осью, вокруг которой поворачивается заглушка, является либо шпилька (болт), используемая для стяжки фланцевого соединения, либо отжимные болты, устанавливаемые в резьбовые отверстия во фланцах и служащие для разжима фланцев.

3. Использование поворотных заглушек удобно в тех случаях, когда нет необходимости в частом перекрытии трубопровода, поскольку переустановка частей занимает некоторое время, более продолжительное, чем в случае с задвижкой или шаровым краном.

4. Работа заглушки возможна только в двух положениях – открытом или закрытом, приоткрыть поток при необходимости не получится.

ТАКТИКО-ТЕХНИЧЕСКОЕ НАЗНАЧЕНИЕ ЗАГЛУШЕК ПОВОРОТНЫХ

1. В условиях низкой частоты смены режима работы трубопровода поворотные заглушки - это наиболее удобный и экономичный вариант, обеспечивающий надёжное перекрытие потока (к примеру, на резервных трубопроводах).

2. Поворотные заглушки служат для оперативного глушения труб на время ремонта, гидроиспытаний, продувки или консервации отдельных веток трубопровода и оперативного ввода трубопровода в эксплуатацию.

ВИДЫ ЗАГЛУШЕК ПОВОРОТНЫХ

Среди российских стандартов выделяют два основных НТД на заглушки поворотные:

1. Заглушки поворотные до 10 МПа Т-ММ-25-01-06:

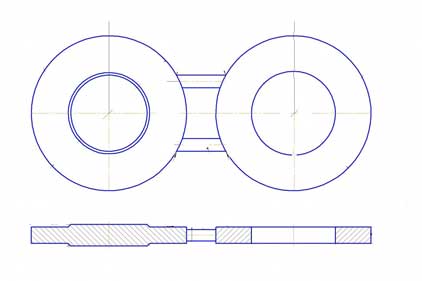

Заглушки поворотные до 10 МПа   Т-ММ-25-01-06

2. Заглушки поворотные до 16 МПА АТК 26-16-5-93:

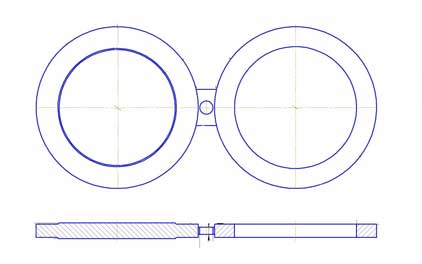

Заглушки поворотные до 16 МПА АТК 26-16-5-93

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЗАГЛУШЕК ПОВОРОТНЫХ

Ду: от 10 до 1200 мм;
Ру: от 1,0 до 16,0 МПа;
t°C: -70 ?С до +650?С.



КОМПЛЕКТАЦИЯ ЗАГЛУШЕК ПОВОРОТНЫХ

На заводе изготавливаются заглушки поворотные и заглушки с ручкой с исполнением уплотнительной поверхности под металлическую прокладку овального сечения (исполнение 7 по ГОСТ 12815-80).

По Вашей заявке изготовим и поставим все комплектующие фланцевого соединения с поворотной заглушкой или заглушкой с рукояткой:
• Фланцы приварные встык по ГОСТ 12821-80 с дополнительными резьбовыми отверстиями под отжимные болты;
• Заглушка поворотная либо заглушка и кольцо с рукоятками;
• Отжимные болты для заглушек поворотных;
• Комплект фланцевого крепежа (шпильки, гайки, шайбы);
• Прокладки (паронитовые, фторопластовые, СНП, металлические овального и восьмиугольного сечения).

Заглушки поворотные до 10 МПа   Т-ММ-25-01-06



ООО "Сигнал" поставляет заглушки поворотные фланцевые (обтюраторы) а также заглушки с рукояткой. Обтюраторы (поворотные заглушки) применяются вместо задвижек, а также для опрессовки трубопроводов, если это возможно технологически.

Преимущества поворотных заглушек (обтюраторов):
• Более простое изготовление в сравнении с производством задвижек;
• 100% гарантии перекрытия трубопровода;
• Обтюраторы в несколько раз дешевле и легче задвижек, имеющих тот же Ду и Ру.

Заглушки поворотные (обтюраторы)
Заглушки поворотные (обтюраторы)

Также изготовим заглушки поворотные:

Заглушки поворотные по АТК 26-18-5-93
Заглушки поворотные по Т-ММ-25-01-06 (Т-ММ-25-2000-06)
Заглушка с рукояткой по Т-ММ-25-01-06 (Т-ММ-25-2000-06)
Заглушки поворотные по ASME B16.48 (Figure-8 Blank)
Заглушки с рукояткой по ASME B16.48 (Paddle Blank)
Нестандартные заглушки поворотные по чертежам заказчика

Материал исполнения - ст. 20, 09Г2С, 15ХМ, 15Х5М, 10Г2, 08Х18Н10Т, 12Х18Н10Т, 10Х17Н13М2Т.
