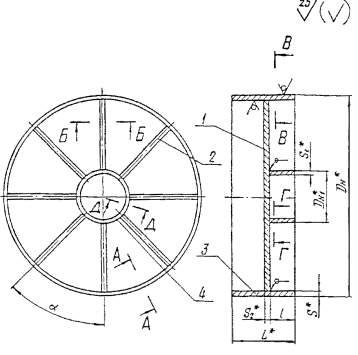

Заглушка плоская приварная с ребрами
|
ЗАГЛУШКИ ПЛОСКИЕ ПРИВАРНЫЕ
ЗАГЛУШКИ ПЛОСКИЕ ПРИВАРНЫЕ С РЕБРАМИ
ОСТ 34 10.759-97
Настоящий стандарт распространяется на плоские приварные заглушки с ребрами из углеродистой и низколегированной сталей для трубопроводов тепловых электростанций.
Стандарт соответствует требованиям «Правил устройства и безопасной эксплуатации трубопроводов пара и горячей воды» РД 03-94, утвержденным Госгортехнадзором РФ .
Плоские приварные заглушки с ребрами предназначены для применения на трубопроводах, на которые распространяются РД 03-94.
Допускается применение плоских приварных заглушек с ребрами по настоящему стандарту для изготовления трубопроводов по СНиП 3.05.05-84, утвержденным Госстроем СССР .
Пределы применения плоских приварных заглушек с ребрами приведены в таблице 1.
Таблица 1
Условное давление Ру, МПа (кгс/см2) |
Рабочее давление Рраб, МПа (кгс/см2) для температуры рабочем среды, °С |
200 |
250 |
300 |
350 |
400 |
425 |
4,00 (40,0) |
- |
- |
- |
- |
- |
2,0 (20,0) |
2,50 (25,0) |
2,20 (22,0) |
2,20 (22,0) |
1,90 (19,0) |
1,7 (17) |
- |
- |
1,60 (16,0) |
1,60 (16,0) |
1,40 (14,0) |
1,20 (12,0) |
- |
- |
- |
1,00 (10,0) |
1,00 (10,0) |
0,90 (9,0) |
0,75 (7,5) |
- |
- |
- |
0,63 (6,3) |
0,60 (6,0) |
0,54 (5,4) |
0,48 (4,8) |
- |
- |
- |
0,40 (4,0) |
0,40 (4,0) |
0,35 (3,5) |
0,30 (3,0) |
- |
- |
- |
0,25 (2,5) |
0,25 (2,5) |
0,23 (2,3) |
0,19 (1,9) |
- |
- |
- |
1.1 Для трубопроводов тепловых сетей допускается применение плоских приварных заглушек на рабочее давление до 2,5 МПа при рабочей температуре до 200 °С.
Размеры в миллиметрах
Обозначение заглушки приварной с ребрами |
Условное давление Ру, МПа (кгс/см2) |
Условный проход Dу |
Dн |
Dн1 |
S |
S1 |
S2 |
L ± 5 |
l |
b |
h |
к |
к1 |
к2 |
? ± 3° |
Масса, кг |
| не менее |
| 01 |
4,0 (40) |
300 |
325 |
89 |
8 |
9 |
14 |
300 |
100 |
10 |
5 |
7 |
8 |
4 |
60° |
29,9 |
| 02 |
350 |
377 |
9 |
16 |
110 |
11 |
9 |
46,6 |
| 03 |
400 |
426 |
18 |
130 |
12 |
8 |
62,4 |
| 04 |
2,5 (25) |
14 |
110 |
10 |
7 |
54,9 |
| 05 |
500 |
530 |
159 |
8 |
18 |
150 |
12 |
8 |
8 |
5 |
76,1 |
| 06 |
1,6 (16) |
16 |
120 |
11 |
72,5 |
| 07 |
2,5 (25) |
600 |
630 |
12 |
20 |
160 |
12 |
45° |
134,7 |
| 08 |
1,6 (16) |
8 |
18 |
150 |
60° |
102,1 |
| 09 |
1,0 (10) |
14 |
130 |
10 |
7 |
86,7 |
| 10 |
2,5 (25) |
700 |
720 |
9 |
12 |
22 |
170 |
13 |
6 |
10 |
10 |
45° |
160,6 |
| 11 |
1,6 (16) |
20 |
160 |
12 |
5 |
8 |
60° |
140,0 |
| 12 |
1,0 (10) |
219 |
9 |
16 |
150 |
11 |
8 |
116,7 |
| 13 |
0,6 (6) |
12 |
130 |
17 |
8 |
7 |
97,2 |
| 14 |
2,5 (25) |
800 |
820 |
11 |
16 |
25 |
190 |
15 |
7 |
14 |
11 |
7 |
45° |
239,2 |
| 15 |
1,60 (16,0) |
9 |
20 |
170 |
12 |
5 |
10 |
9 |
194,2 |
| 16 |
1,00 (10,0) |
9 |
16 |
160 |
11 |
8 |
5 |
157,9 |
| 17 |
0,60 (6,0) |
14 |
140 |
10 |
60° |
138,0 |
| 18 |
2,50 (25,0) |
1000 |
1020 |
14 |
16 |
25 |
350 |
220 |
15 |
7 |
14 |
14 |
7 |
30° |
446,0 |
| 19 |
1,60 (16,0) |
10 |
20 |
200 |
12 |
|
10 |
10 |
339,7 |
| 20 |
0,60 (6,0) |
14 |
140 |
10 |
|
14 |
244,8 |
| 21 |
1,60 (16,0) |
1200 |
1220 |
273 |
11 |
16 |
25 |
230 |
15 |
7 |
10 |
11 |
7 |
30° |
550,8 |
| 22 |
1,00 (10,0) |
20 |
200 |
12 |
5 |
446,8 |
| 23 |
0,60 (6,0) |
11 |
16 |
160 |
11 |
8 |
6 |
375,5 |
| 24 |
0,40 (4,0) |
14 |
150 |
10 |
326,0 |
| 25 |
0,25 (2,5) |
12 |
17 |
8 |
45° |
279,2 |
| 26 |
1,0 (10,0) |
1400 |
1420 |
14 |
16 |
2 |
400 |
230 |
13 |
6 |
14 |
14 |
7 |
30° |
718,6 |
| 27 |
0,60 (6,0) |
18 |
200 |
12 |
5 |
10 |
594,5 |
| 28 |
0,40 (4,0) |
16 |
160 |
11 |
534,7 |
| 29 |
0,25 (2,5) |
273 |
11 |
12 |
150 |
17 |
8 |
8 |
6 |
439,4 |
| 30 |
1,00 (10,0) |
1600 |
1620 |
16 |
25 |
250 |
15 |
7 |
20 |
7 |
1022,5 |
| 31 |
0,60 (6,0) |
190 |
924,9 |
| 32 |
0,40 (4,0) |
18 |
180 |
12 |
5 |
16 |
721,6 |
| 33 |
0,25 (2,5) |
140 |
672,9 |
Пример условного обозначения плоской приварной заглушки с ребрами для трубопровода Dу 500 мм, на условное давление Ру 1,6 МПа:
Заглушка 500-1,6 07 ОСТ 3410-759-97
Заглушки плоские приварные ТС-595 серия 5.903-13 выпуск 1
| Обозначение |
Ру, Мпа |
Dу |
Dн |
m, кг |
. |
| ТС-595.000 |
4 |
25 |
32 |
0,2 |
|
| ТС-595.000.01 |
2,5 |
|
| ТС-595.000.02 |
1,6 |
|
| ТС-595.000.03 |
4 |
32 |
38 |
|
| ТС-595.000.04 |
2,5 |
|
| ТС-595.000.05 |
1,6 |
|
| ТС-595.000.06 |
4 |
40 |
45 |
0,4 |
|
| ТС-595.000.07 |
2,5 |
0,3 |
|
| ТС-595.000.08 |
1,6 |
|
| ТС-595.000.09 |
4 |
50 |
57 |
0,6 |
|
| ТС-595.000.10 |
2,5 |
0,5 |
|
| ТС-595.000.11 |
1,6 |
|
| ТС-595.000.12 |
4 и 2,5 |
65 |
76 |
1,5 |
|
| ТС-595.000.13 |
1,6 |
0,9 |
|
| ТС-595.000.14 |
4 и 2,5 |
80 |
89 |
1,6 |
|
| ТС-595.000.15 |
1,6 |
1,5 |
|
| ТС-595.000.16 |
1 |
1,1 |
|
| ТС-595.000.17 |
4 и 2,5 |
100 |
108 |
2,1 |
|
| ТС-595.000.18 |
1,6 |
1,9 |
|
| ТС-595.000.19 |
4 |
125 |
133 |
3 |
|
| ТС-595.000.20 |
2,5 |
2,7 |
|
| ТС-595.000.21 |
1,6 |
2,5 |
|
| ТС-595.000.22 |
4 |
150 |
159 |
5 |
|
| ТС-595.000.23 |
2,5 |
4,2 |
|
| ТС-595.000.24 |
1,6 |
3,8 |
|
| ТС-595.000.25 |
4 |
200 |
219 |
10,8 |
|
| ТС-595.000.26 |
2,5 |
9,1 |
|
| ТС-595.000.27 |
1,6 |
5 |
|
| ТС-595.000.28 |
1 |
7,5 |
|
| ТС-595.000.29 |
4 |
250 |
273 |
17,7 |
|
| ТС-595.000.30 |
2,5 |
16,4 |
|
| ТС-595.000.31 |
1,6 и 1 |
13,5 |
|
| ТС-595.000.32 |
0,6 |
10,5 |
|
| ТС-595.000.33 |
2,5 |
300 |
325 |
24,7 |
|
| ТС-595.000.34 |
1,6 и 1 |
20,8 |
|
| ТС-595.000.35 |
0,6 |
17,9 |
|
| ТС-595.000.36 |
0,4 |
13,7 |
|
| ТС-595.000.37 |
1,6 |
350 |
377 |
30,2 |
|
| ТС-595.000.38 |
1,6 |
400 |
426 |
37,8 |
|
| ТС-595.000.39 |
1 |
34,3 |
|
| ТС-595.000.40 |
0,6 и 0,4 |
29,2 |
|
| ТС-595.000.41 |
2,5 |
22,3 |
|
| ТС-595.000.42 |
1 |
500 |
530 |
56,6 |
|
| ТС-595.000.43 |
0,6 |
51,6 |
|
| ТС-595.000.44 |
0,4 |
44,1 |
|
| ТС-595.000.45 |
0,25 |
37,8 |
|
| ТС-595.000.46 |
0,6 |
600 |
630 |
77 |
|
| ТС-595.000.47 |
0,4 |
69,9 |
|
| ТС-595.000.48 |
0,25 |
59,8 |
|
| ТС-595.000.49 |
0,4 |
700 |
720 |
88,7 |
|
| ТС-595.000.50 |
0,25 |
75,5 |
|
| ТС-595.000.51 |
0,4 |
800 |
820 |
126,6 |
|
| ТС-595.000.52 |
0,25 |
114 |
|
| ТС-595.000.53 |
1000 |
1020 |
191,8 |
Материал исполнения - ст. 20, 09Г2С, 15ХМ, 15Х5М, 10Г2, 08Х18Н10Т, 12Х18Н10Т, 10Х17Н13М2Т.
|
|
|
