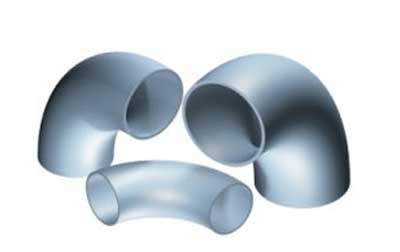

Отводы стальные

Отводы стальные

Отводы стальные

Мы предлагаем Вашему вниманию широкий ассортимент отводов, в том числе:

  • крутоизогнутые бесшовные;
  • холодногнутые;
  • гнутые приварные;
  • горячегнутые (ОГ);
  • сварные секторные.

Все поставляемые виды гнутых отводов стальных сертифицированы на территории России и стран СНГ, изготовлены в строгом соответствии со стандартами DIN и ГОСТ.

Отводы крутоизогнутые бесшовные приварные ГОСТ 17375-2001

Производятся из углеродистой и низколегированной стали, относятся к типу 3D (R=1,5DN). Крутоизогнутые отводы ГОСТ 17375-2001 предназначены для соединений труб при строительстве трубопроводов различного назначения.

  • Метод изготовления крутоизогнутых отводов: горячая протяжка.
  • Условное давление: до 16 Мпа.
  • Условный проход, DN: 25-300 мм (для крутоизогнутых отводов 1 исполнения); 25-500 мм (для крутоизогнутых отводов 2 исполнения).
  • Температура: от -70 до +450°С.
  • Угол крутоизогнутого отвода: 90°, 60°, 45°, 180°.
  • Радиус изгиба: 1,5 DN.
  • Материал: сталь марок 10, 20, 09Г2С (отвод нержавеющий).
    Отводы стальные

Отводы крутоизогнутые бесшовные приварные ГОСТ 17380-2001

Производятся из углеродистой и низколегированной стали. Крутоизогнутые стальные отводы ГОСТ 17380-2001 предназначены для установки на трубопроводах, включая подконтрольные органам Госгортехнадзора.

  • Условное давление: до 16 МПа.
  • Наружный диаметр: 32-426 мм.
  • Температура: от -70 до +450°С.
  • Угол крутоизогнутого отвода: 90°, 60°, 45°.
  • Радиус изгиба: 1,5 Ду.
  • Материал: сталь марок 20, 09Г2С, 10Г2, 12Х18н10т, 15Х5м, 10Х17н13м2т.

Отводы стальные ГОСТ 30753-2001 с техническими требованиями по ГОСТ 17380-2001

Производятся из углеродистой и низколегированной стали, относятся к типу 2D: R=DN, предназначены для установки на трубопроводах, включая подконтрольные органам Госгортехнадзора.

  • Условное давление: до 16 МПа.
  • Наружный диаметр: 325, 530, 630, 720, 820 мм.
  • Температура: от -70 до +450°С.
  • Угол: 90°, 60°, 45°.
  • Радиус изгиба: 1,0 Ду.
  • Материал: сталь марок 20, 09Г2С, 10Г2, 12Х18н10т.

Отводы нержавеющие и оцинкованные холодногнутые ГОСТ 24950-81

Изготовляются на трубогибочном оборудовании способом поперечной гибки труб в холодном состоянии:

  1. Отводы гнутые из одной трубы.
  2. Отводы гнутые из одной трубы с применением на период гибки второй инвентарной трубы или патрона-удлинителя.
  3. Отводы гнутые из двух труб.

Назначение гнутых отводов заключается в выполнении поворотов в вертикальной или горизонтальной плоскости линейной части стальных магистральных трубопроводов и ответвлений от них.

  • Рабочее давление: до 32,0 МПа.
  • Наружный диаметр: для бесшовных труб — 219, 273, 325, 377, 426 мм (ГОСТ 8733-74); для прямошовных труб — 219-1420 мм (ГОСТ 20295-74).
  • Угол: 3-27° с шагом 3°.
  • Радиус гибки: 15-60 мм.
  • Толщина стенки: 4,0-23,0 мм.

Отводы сварные секторные ОСТ 34.10.752-97

Производятся из углеродистой и низколегированной стали, предназначены для трубопроводов тепловых электростанций. Применение нержавеющих отводов допускается при давлении до 2,5 МПа, температуре до 200?С, давлении до 2,2 МПа и температуре до 425?С.

  • Условное давление: 1,6; 2,2; 2,5 МПа.
  • Наружный диаметр: 426-1620 мм.
  • Температура: до +425°C.
  • Угол: 90°, 60°, 45°, 30°, 15°.
  • Радиус изгиба: 1,0 Ду и 1,5 Ду.
  • Материал: сталь марок 20, 12ГС, 09Г2С.

Отводы стальные сварные секторные ОСТ 36-21-77 (R=1,5 Ду)

Предназначены для соединения труб из углеродистой стали при строительстве технологических трубопроводов, в том числе трубопроводов, подконтрольных органам Госгортехнадзора.

  • Условное давление: для неагрессивных сред — 1,0; 1,6; 2,5 МПа; для средне-агрессивных сред — 0,63; 1,0; 1,6; 2,5 МПа.
  • Наружный диаметр: 530-1420 мм.
  • Температура: от-30 до +350°С.
  • Угол: 90°, 60°, 45° или 30°.
  • Радиус изгиба: 1,5 Ду.
  • Материал: сталь марок 20, 12ГС, 09Г2С (отвод нержавеющий).

Отводы сварные секторные ТУ 51-29-81

Предназначены для ответвлений от магистральных и обвязочных трубопроводов, для транспортирования некоррозионноактивного газа в условиях Крайнего Севера. Толщина стенки сварных отводов — по СНиП 2.05.06-85.

  • Условное давление: 5,5-10,0 МПа.
  • Наружный диаметр: 720-1420 мм.
  • Температура: до -60 С.
  • Угол: 3-30° с шагом 3°.
  • Радиус поворота: 5 Ду и 6,5Ду.
  • Материал: сталь марок 20, 09Г2С, 17Г1С.

Отводы сварные секторные ТУ 102-488-95

Предназначены для линейных трубопроводов и технологических обвязок насосных и компрессорных станций, а также других объектов, транспортирующих неагрессивные нефть, нефтепродукты и газ. Толщина стенки — по СНиП 2.05.06-85.

  • Условное давление: до 10,0 МПа.
  • Наружный диаметр: 530-1420 мм.
  • Температура: при монтаже до -60 С, при эксплуатации до -40 С.
  • Угол изгиба: 90°, 60°, 45°, 30°, 15°
  • Радиус изгиба: 1,5 Ду, 2,5-7 м.
  • Материал: сталь марок 20, 12ГС, 09Г2С, 10Г2ФБЮ.

Отводы гнутые приварные ТУ 51-515-91

Предназначены для применения на трубопроводах, транспортирующих газо- и нефтепродукты с неагрессивными средами и средами, содержащими сероводород и двуокись углерода.

  • Рабочее давление: до 32,0 МПа.
  • Наружный диаметр: 89-530 мм.
  • Температура: от -70° до +650°.
  • Угол изгиба: 90°, 60°, 45°, 30°, 15°.
  • Угол поворота: 15-90°.
  • Радиус изгиба: от 1,5 до 4,0 Ду.
  • Толщина стенки: 4,0-40,0 мм.
  • Материал: сталь марок 20, 09Г2С.

Для уточнения или заказа продукции позвоните нашим специалистам по телефонам (8555) 46-0957 , либо отправьте вопрос на электронный адрес 460957@mail.ru.
Возможно изготовление деталей на заказ.
